溶剤接着の素材別選定ガイド：プラスチック接着剤・塗布方法・外観品質

── 素材別の溶剤選定・塗布方法・外観品質基準まで網羅

同じ「溶剤接着」でも、素材が変われば適した溶剤も塗り方もまったく違います。
図面に「接着」とだけ指定されていて、どの溶剤をどう塗るべきか迷われていませんか。

本コラムでは、以下の4点を体系的に解説します。

• 素材別（PVC・ABS・PMMA・PC・PET）の溶剤選定基準
• 刷毛と注射器、それぞれの塗布方法の使い分け
• 半導体業界が求める外観品質への対応
• 溶剤接着が難しい素材への現場対応

「なぜこの溶剤を選ぶのか」
「どの道具を使えば外観よく仕上がるか」

といった実務的な疑問を中心に、それぞれの判断ポイントを順に解説します。

溶剤接着とはどのような接合方法か

溶剤接着とは、有機溶剤でプラスチックの表面を一時的に溶かし、再び固めることで一体化させる接合方法です。

接着剤という異物を挟まずに素材どうしを一体化できるため、気密性や水密性、外観の美しさが求められる部品でよく選ばれます。
接着の原理や、機械的接合・溶接との使い分けについては、接着の仕組みと種類で詳しく解説していますので、そちらもあわせてご確認ください。

ここからは、素材ごとにどの溶剤を選ぶべきかという具体的な判断基準に入ります。

素材別に見る溶剤接着剤の選定基準

溶剤接着が使える素材は限られており、素材ごとに適した溶剤の種類や粘度が異なります。

代表的な対象素材はPVC、ABS、PMMA（アクリル）、PET、そしてPCです。
同じジクロロメタン系の溶剤を使う場合でも、素材によって強度の出やすさやクラックのリスクが大きく異なるため、樹脂の種類を取り違えたまま選定を進めるのは避けたいところです。
各素材の特徴を先に一覧にまとめます。

素材	主な溶剤	粘度・グレードの目安	接着への適性
PVC	THF、MEKなど	板用は低粘度、管径や気温に応じ複数グレード	高い
ABS	ジクロロメタン（塩化メチレン）	低粘度で速乾	高い
PMMA（アクリル）	ジクロロメタンまたは重合接着剤	重合接着は液状モノマーを使用	高い（重合接着なら特に高強度）
PET	ジクロロメタンなど	低粘度で速乾	中程度
PC	ジクロロメタン	少量ずつ塗布	低い（強度・クラックに注意）

以下、素材ごとの判断ポイントを解説します。

PVC（ポリ塩化ビニル）

PVCの溶剤接着では、THF（テトラヒドロフラン）やMEK（メチルエチルケトン）を主成分とする接着剤が使われます。

用途によって低粘度速乾タイプと高粘度タイプが用意されており、板厚や口径、気温に応じて使い分けます。
低粘度タイプは扱いやすく小物や薄板に向き、高粘度タイプは肉厚な部材や大きな接合面で強度を出しやすくなります。

給水・水道配管用のPVC接着剤は、日本水道協会規格JWWA S101に準拠した製品が使われており、未開封であれば冷暗所保管で概ね2年程度使用できます。
接着面は面取りをしたうえで乾いた布などで清掃し、水や埃、油分を残さないことが基本です。
接合後は規定時間、接合部を保持する必要があり、これを省くと強度不足や抜けの原因になります^（※1）。

季節や気温によっても、乾きの早いタイプと作業時間を確保しやすいタイプなど、粘度の異なる複数のグレードが用意されています。
夏場と冬場で同じ製品を使い続けると、想定より早く硬化してしまったり、逆に硬化が追いつかなかったりすることがあるため、気温に応じたグレード選定が現場では欠かせません。
開封後に溶剤の臭いが消えていたり、内容物がゼリー状に固まっていたりする接着剤は、性能が落ちているため使用を避ける必要があります^（※1）。

※1 株式会社クボタケミックス「塩ビ管用接着剤・滑剤・接合剤」
https://www.kubota-chemix.co.jp/product/pickup/adhesive.html

ABS（アクリロニトリルブタジエンスチレン）

ABSの溶剤接着には、主にジクロロメタン（塩化メチレン）が使われます。

ジクロロメタンは沸点が低く蒸発が速いため、短時間で接合部が固まりやすく、作業効率に優れます。
一方で揮発が速いぶん、厚みのある部材では溶剤が内部まで届く前に蒸発してしまうことがあり、押さえる時間や塗布量の管理が重要です。

現場では、位置合わせを先に済ませてから溶剤を流し込む順序が定着しています。
厚みが5ミリを超えるような部材では、一度に多量の溶剤を塗布せず、複数回に分けて浸透させる方法が有効です。
PVC用の接着剤に比べて臭気や刺激性が強い製品が多いため、換気設備のない場所での長時間作業は避けるべきです。

PMMA（アクリル）

PMMAの接着には、有機溶剤で表面を溶かす溶剤接着と、素材と同じ原料を化学反応させる重合接着の2種類があります。

溶剤接着では主にジクロロメタンが使われ、加工の手間が少なく済みます。
一方、重合接着はMMA（メタクリル酸メチル）を主成分とする液状の接着剤を接合面に流し込み、硬化させる方法で、水槽など高い強度と外観品質を求められる用途で選ばれます。

重合接着の一部には紫外線を利用して硬化させるタイプもあり、この場合は板材そのものに紫外線を透過させる特性が必要です。
実際に、260ナノメートル以上の紫外線を透過する専用グレードのアクリル板が、重合接着向けに用意されています^（※2）。
板材の透過特性を確認せずに重合接着を計画すると、硬化不良につながるため注意が必要です。

※2 株式会社クラレ「アクリル樹脂板〈パラグラス®〉」
https://methacrylate.kuraray.com/ja/products/acrylic-sheet/paraglas/

PC（ポリカーボネート）

PCは溶剤接着が可能ですが、他の素材に比べて強度が出にくく、慎重な溶剤選定が求められる素材です。

PCの溶剤接着にもジクロロメタンが使われますが、選ぶ溶剤や作業条件を誤ると、クラック（微小なひび）や白化、反りが発生しやすくなります。
接着面に残留応力がある成形品では、接着そのものがきっかけでクラックが入ることもあるため、あらかじめ120℃で1時間程度のアニーリング（応力除去処理）が推奨されています。

溶剤の使用量はなるべく少量にとどめ、圧力をかけたのち室温で24〜48時間乾燥させて初めて最大強度（35〜50MPa程度）に達します。
この間は十分な換気が必要です。
強度を要する角部には、PC製の溶接棒を使って補強する方法も有効です^（※3）。

※3 タキロンシーアイ株式会社「総合技術資料　ポリカーボネートプレート」
https://www.takiron-ci.co.jp/product/product_01/pdf/policarbonate.pdf

なお、PCは応力がかかった状態で特定の溶剤に触れるとクラックを起こしやすいことが確認されており、接着以外にも塗装や洗浄で使う薬品の選定にも注意が必要です。
強度を優先する部位では、接着よりも曲げ加工やビス止めなど別の接合方法が向く場合があります。
白化やクラックが起きる詳しい原因については、白化やクラックの原因でも解説しています。

PET（ポリエチレンテレフタレート）

PETの溶剤接着にも、主にジクロロメタンが使われます。

PETはPVCやアクリルに比べると溶剤接着の実績や情報が少なく、現場では試験片での事前確認が欠かせません。
透明性の高いPET材を扱う場合は、PMMAと同様に気泡や白濁の管理が仕上がりを左右します。

量産に入る前には、実際に使用する板厚・溶剤・押さえ時間の組み合わせで試験片を作り、強度と外観の両方を確認する工程を挟むことが望ましいといえます。
荷重がかかる構造部材では、接着だけに強度を委ねず、ねじ止めや補強リブを組み合わせた設計にすると、想定外の剥離を防ぎやすくなります。

PP（ポリプロピレン）・PE（ポリエチレン）・PVDF（ポリフッ化ビニリデン）・PMP（ポリメチルペンテン）

PP・PE・PVDF・PMPは溶剤に溶けにくく、溶剤接着の対象になりません。

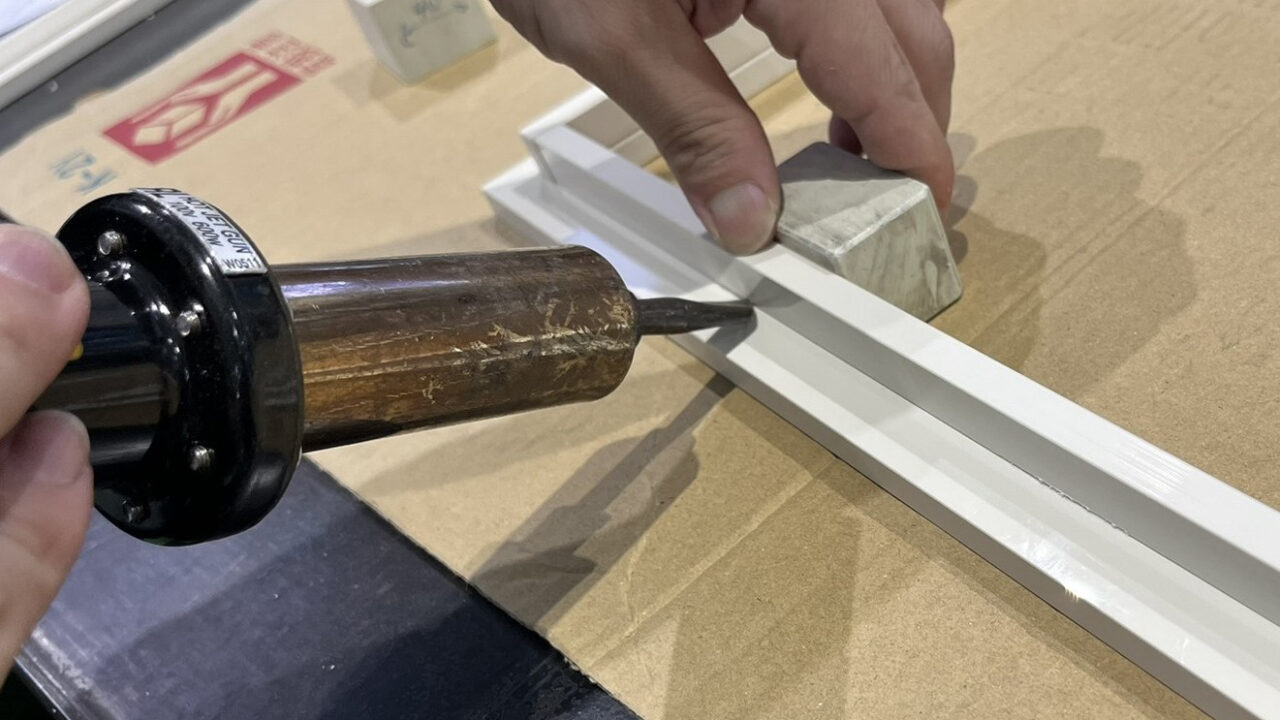

これらの素材は、熱風溶接や押出溶接によって接合するのが一般的です。
溶剤で溶かして一体化させる溶剤接着とは異なり、熱で母材そのものを溶融させて接合する方法のため、適した接合方法そのものが根本から変わります。

設計段階でこれらの素材の使用が決まっている場合は、溶剤接着を前提とした継手形状ではなく、溶接に適した開先形状や板厚を検討する必要があります。
特に薬液配管や薬液タンクのように気密性が求められる用途では、溶接による接合が選ばれる場面が多くあります。

素材ごとに接着の適性がこれほど分かれる背景には、溶剤に溶けるかどうかという樹脂固有の性質があります。

次節では、実際にどのような道具で溶剤接着剤を塗布するかを解説します。

塗布方法と道具の使い分け

溶剤接着剤の塗布方法には刷毛と注射器があり、接着面の広さや外観要求によって使い分けます。

どちらの方法でも、接着面のゴミや手垢、油分を事前に取り除いておくことが強度と外観の両方を左右します。

刷毛（ハケ）・筆

接着面が狭い箇所や継手の接合には、刷毛や筆による塗布が向いています。

手軽で扱いやすく、小物や複雑な形状の部材にも対応しやすい方法です。
ただし、接着面積が広く外観の美しさが求められる用途には不向きで、塗りむらが仕上がりに影響しやすくなります。

注射針（注射器）

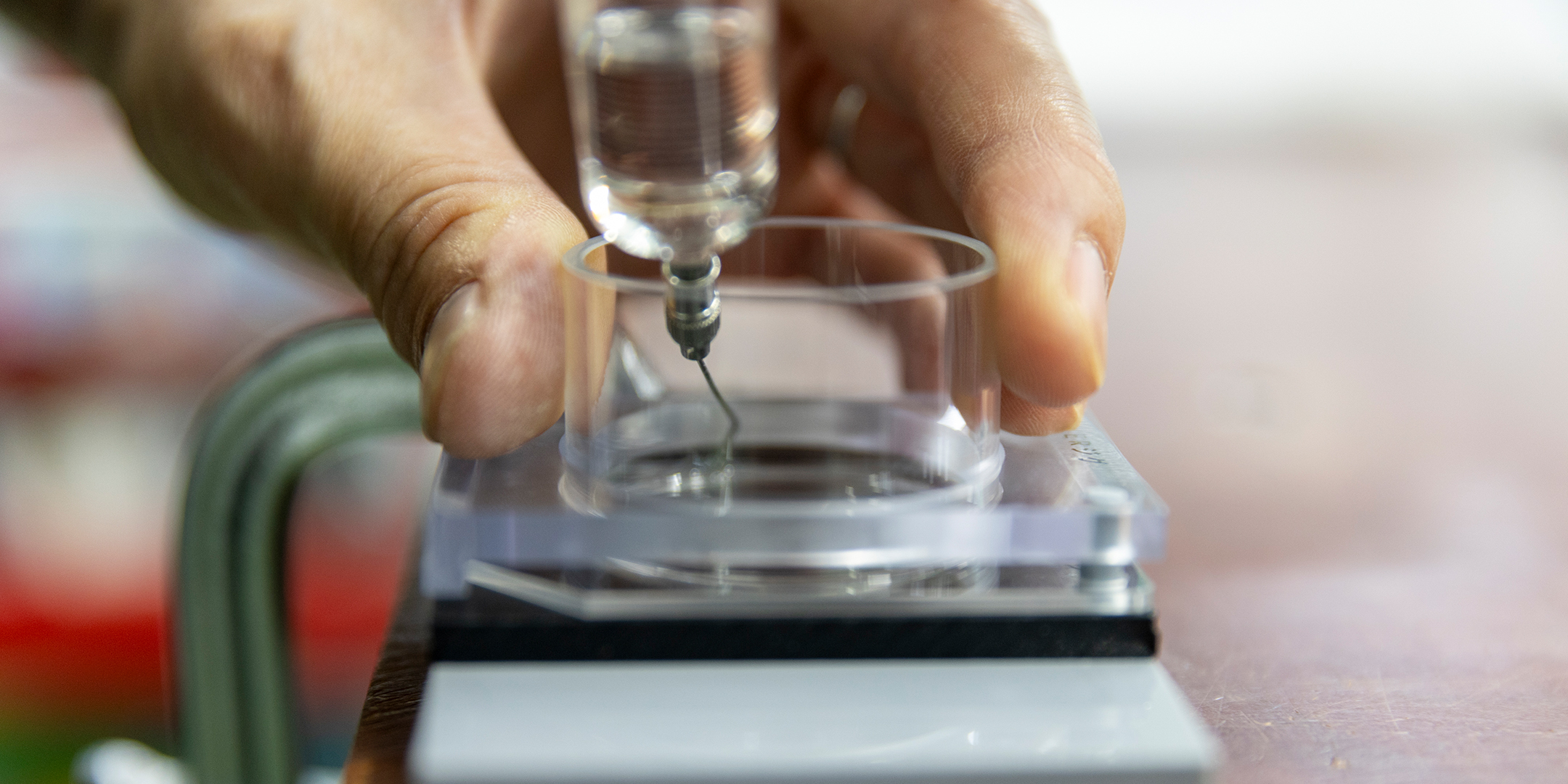

接着面が広い部材や、透明材で外観基準が厳しい部材には、注射器を使った塗布が適しています。

注射器を使うと、位置決めした部材のすき間に毛細管現象を利用して溶剤を流し込めます。
実際の現場では、接着剤を多めに流し込まず、むしろ少なめを意識して均一に行き渡らせることが推奨されており、強度が必要な箱状部品の角部には専用の接着棒を使って補強する方法も使われています^（※4）。

※4 タキロンシーアイ株式会社「よくあるご質問」
https://www.takiron-ci.co.jp/product/faq01.php

注入量が多すぎると一部がはみ出し、白濁や仕上がりの曇りにつながります。
液だれを防ぐため、マスキングテープで周囲を養生してから作業する工夫も現場では一般的です。
塗布方法を正しく選び分けることが、次に述べる外観品質の確保にも直結します。

外観品質への要求と半導体業界対応

半導体業界向けの樹脂部品では、接着強度に加えて外観品質にも高い基準が求められます。

特に透明材を使った部品では、気泡の混入や接着剤のはみ出し、白濁がほぼ許容されません。
透明プラスチックは素材そのものの透明度や耐候性によっても見え方が変わるため、透明プラスチックの特性を踏まえた素材選定も欠かせません。

外観品質を安定させるには、接着前の清浄化も重要な工程です。
油分や離型剤、指紋などの目に見えない汚れが残っていると、どれほど丁寧に塗布しても仕上がりにムラが出ます。
工程によっては、オゾン洗浄による前処理のような手法で表面を整えたうえで接着に入るケースもあります。

半導体装置向けの部品では、これらの管理を積み重ねた記録が残っていると、外観不良が起きた際の原因特定にもつながります。
外観品質を安定させるためのチェックポイントは、次の5点に整理できます。

塗布方法・清浄化・養生の3点を工程ごとに確認する体制が、高い外観基準をクリアする土台になります。

まとめ

本コラムでは、プラスチックの溶剤接着について、素材別の選定基準から塗布方法、外観品質への対応までを解説しました。

• PVCはTHF・MEK系、ABSやPMMA・PC・PETはジクロロメタン系が中心
• PMMAには溶剤接着と重合接着の2種類があり、用途に応じて選ぶ
• PCは強度が出にくく、クラック対策とアニーリングが欠かせない
• 塗布方法は接着面の広さと外観要求で刷毛と注射器を使い分ける
• 半導体業界向けでは清浄化と養生が外観品質を大きく左右する

素材選定を誤ると、いくら塗布方法を工夫しても狙った強度や外観には届きません。
図面段階から素材と接着方法をセットで検討することが、手戻りのない部品づくりにつながります。

よくあるご質問
