プラスチック円筒加工の基礎と現実：板曲げの限界を材料特性と数値から徹底解説

── はじめに：なぜ「プラスチックの円筒」は設計通りにいかないのか

プラスチック製のタンクやカバーを設計する際、金属と同じ感覚で「厚みを持たせて頑丈な円筒にしよう」と考えたことはありませんか？
しかし、いざ製作を依頼すると「この厚みでは曲げられない」「この径では精度が出ない」といった回答が返ってくることが少なくありません。

プラスチックは金属とは全く異なる熱特性と弾性を持っており、特に「板材を丸めて円筒を作る（板曲げ円筒）」工程においては、材料独自の「理屈」を理解しておく必要があります。

本コラムでは、以下のポイントを詳しく解説します。

• 製作手法の選択： 市販パイプと板曲げ円筒の使い分け
• 材料の物理的限界： 曲げ弾性率や熱伝導率が加工に与える影響
• 設計の最適解： 板厚を厚くするよりも効果的な「安定化」のテクニック

このコラムを読むことで、加工現場でのトラブルを防ぎ、プラスチックの特性を最大限に活かした「無理のない設計」のヒントが見つかるはずです。

円筒プラスチックは、同じように見えて全く違います

プラスチック製の円筒形状は、配管、タンク、筐体など、さまざまな用途で使われています。
一見すると同じ「円筒」に見えますが、実際には製作方法によって技術的な考え方は大きく異なります。

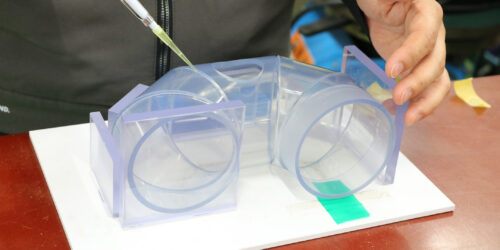

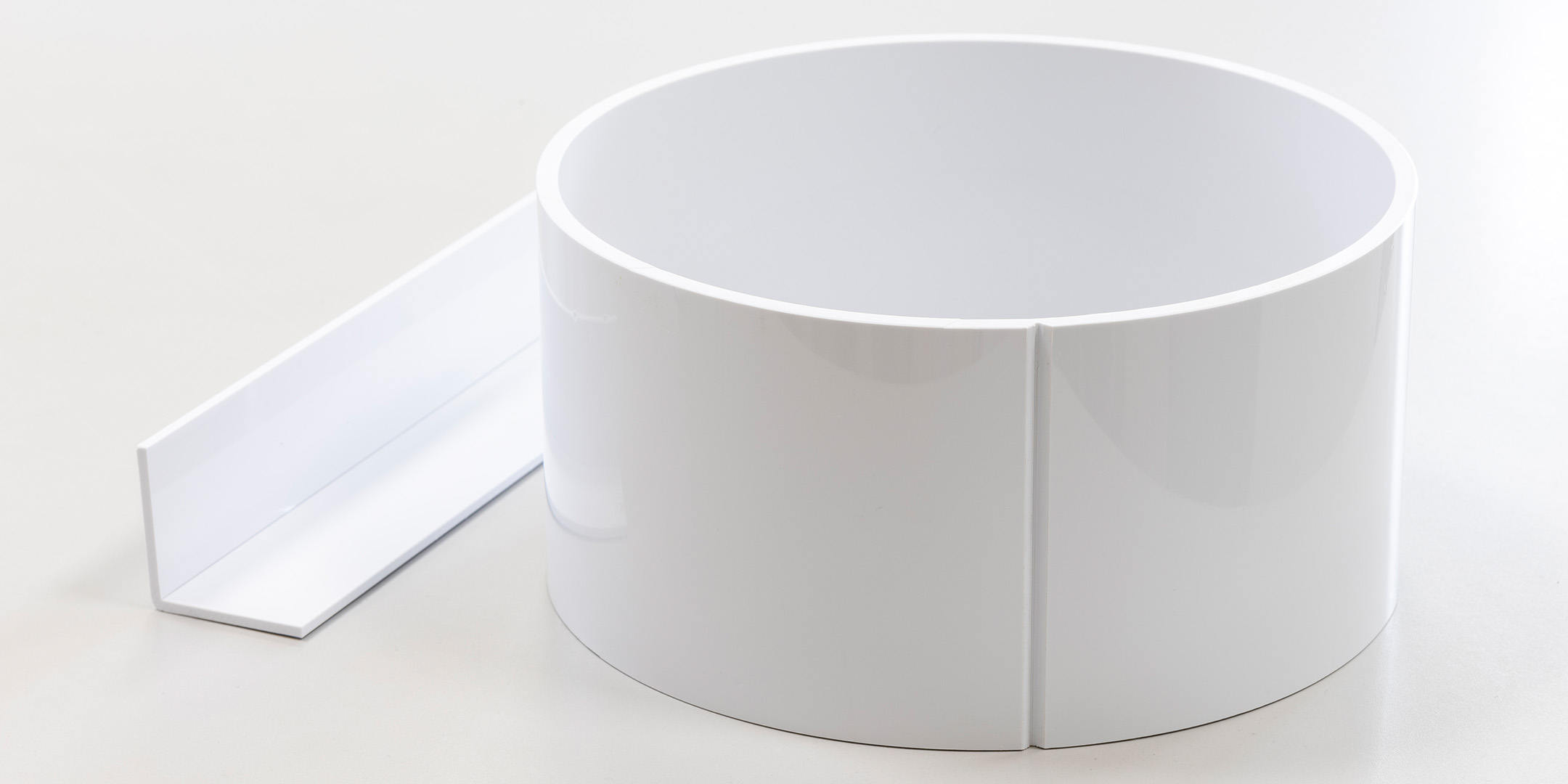

この「板曲げ円筒」は、プラスチック加工の中でも特に誤解されやすく、設計段階での理解が重要な分野です。

プラスチックは「曲げると戻ろうとする材料」です

プラスチックは、金属と比べて曲げた後に元の形に戻ろうとする力（反発力）が強い材料です。
この性質は、円筒加工において大きな影響を与えます。

反発力の目安としてよく使われる物性値が、曲げ弾性率です。

主な樹脂の曲げ弾性率（代表値）

材質	曲げ弾性率の目安
PVC（硬質）	約2,500～3,000 MPa
PP	約1,200～1,700 MPa
PMP	約1,700～2,300 MPa
PVDF	約1,500～2,000 MPa

（各樹脂メーカー技術資料、公表データより）

曲げ弾性率が高いほど、曲げた後に形状を保持しにくくなります。
円筒形状では、この反発力が円周方向に働き、特に接合部に応力が集中しやすくなります。

板を厚くすると、そもそも曲げることができません

円筒を強くしたい場合、「板厚を厚くすればよい」と考えられがちですが、プラスチックの板曲げにおいては必ずしも正解ではありません。

プラスチックが適切に曲げ加工できるかどうかは、単に「ヒーターに接している表面が柔らかくなること」だけで決まるわけではありません。
板厚の中心部（芯）までが、その材質固有の「曲げ可能な温度域」にしっかりと到達していることが必須条件となります。

もし表面だけが熱され、中心部に熱が伝わっていない状態で無理に曲げようとすると、材料の内部に過度な負荷がかかり、破断や白化といった加工不良を招くことになります。

曲げ可能になる温度域の目安

材質	曲げ可能温度域
PVC	約120～140℃
PP	約140～160℃
PMP	約160～180℃
PVDF	約160～180℃

しかし、プラスチックは熱伝導率が非常に低い材料です。
板厚が厚くなればなるほど、表面は十分に加熱されていても中心部まで熱が届きにくくなり、芯が硬いままの状態になってしまいます。
この状態では、円筒として均一に曲げることができず、無理な加工は外観不良や割れの原因となります。

材質別：熱伝導率（W/m・K）

材質	熱伝導率（W/m・K）
PVC	約0.16
PP	約0.22
PMP	約0.18
PVDF	約0.19

（PlasticsEurope、メーカー公開資料より）

そのため、板曲げ円筒において、単に板を厚くすることで剛性を確保しようとする手法は現実的ではありません。

板曲げ円筒における、現実的な加工条件

板曲げによる円筒加工では、板厚・円筒径・円筒長さの3つが密接に関係します。

実務上の品質と再現性を考慮し、以下のような目安を設けることが多くなります。

※PVCは反発力が比較的小さく、形状安定性が高いため、長尺円筒にも比較的向いている材料です。

円筒径の下限は、材質よりも「加工方法」で決まります

円筒径の限界は、材質だけで決まるものではありません。
市販パイプを使うのか、板から円筒を曲げるのかによって、大きく異なります。

円筒径が小さくなるほど、曲げ半径が厳しくなり、加熱ムラや反発力の影響が大きくなるためです。

円筒は「真円にする」より「安定させる」ことが重要です

反発力の高い材料（PP、PMP、PVDFなど）で円筒を製作する場合、完全な真円を狙う設計は現実的ではありません。
板を厚くして剛性を出そうとしても、前述の通り、熱伝導の壁に突き当たり曲げること自体ができなくなります。

そこで重要になるのが、構造で円筒を安定させる考え方です。
具体的には、「円筒の上下に外径リング（リブ）を設ける構造」が非常に有効です。

リブやフランジによる機能拡張

円筒端部にリブやフランジ構造を設けることで、単体での安定性向上以外にも多くのメリットが生まれます。

これにより、「円筒単体で剛性を持たせる」のではなく、「接続部を含めた全体構造で安定性を確保する」という設計が可能になります。
これは、金属とは異なるプラスチック特有の設計思想です。

R曲げ加工との違い

R曲げ加工（部分曲げ）は、円筒加工とは異なる技術です。
非接触型の曲げ加工機を用いることで、局所的に効率よく加熱でき、板厚10mm以上の加工も可能になります。

まとめ：プラスチック円筒加工を正しく理解するために

プラスチックの円筒加工には、材料特性に基づいた明確な現実ラインがあります。

フジワラケミカルエンジニアリングでは、こうしたプラスチックの特性を前提に、「できるかどうか」ではなく、「どうすれば安定して使えるか」という視点で、設計や加工のご相談に向き合っています。

プラスチック加工は、材料の性質を正しく理解することで、より無理のない、長く使える形につながります。
