「3Dプリンタでは機能が足りない」研究開発の「最後の一手」としての切削加工

近年、大学や研究機関の実験室では「3Dプリンタによる試作」が当たり前の光景となっています。CADデータさえ作れば即日造形が可能な環境が整い、発想をすぐ形にできるスピード感は研究そのものを変えてきました。しかし一方で、現場の担当者からは「形にはなるが、実験で使えない」「寸法は出たが、機能が足りない」という声が根強くあります。

この背景には、3Dプリンタが「アイデアを可視化する道具」として優れている一方で、実験で繰り返し使用できるだけの性能・精度を満たすことが難しいという現実があります。研究現場では一つの治具やカバーが数ヶ月にわたり使われ、再現性のある実験データを支える「縁の下の力持ち」となることが多いのです。したがって、単なる形状再現ではなく「機能部品」としての信頼性が不可欠になります。

その代表例が、「精度」「強度」「素材特性」「真球度」といった「実験器具として求められる性能」です。特に装置の一部となる治具やカバー、プローブ先端部品のような部材は、単に形ができるだけでは意味がなく、実験そのものの再現性や安全性に直結します。今回は、ある研究機関向けに納入した「ポリエチレン製球体加工品(厚さ40mm・真球)」の事例をもとに、「3Dプリンタでは越えられない壁」と「切削加工という解決手段」について紹介します。

なぜ球体なのか?「全方向から守る」という発想

切削加工プラスチック部品

PE素材の特注球体事例をもとに、研究用途で球体が持つ利点を紹介します。

球体部品の役割

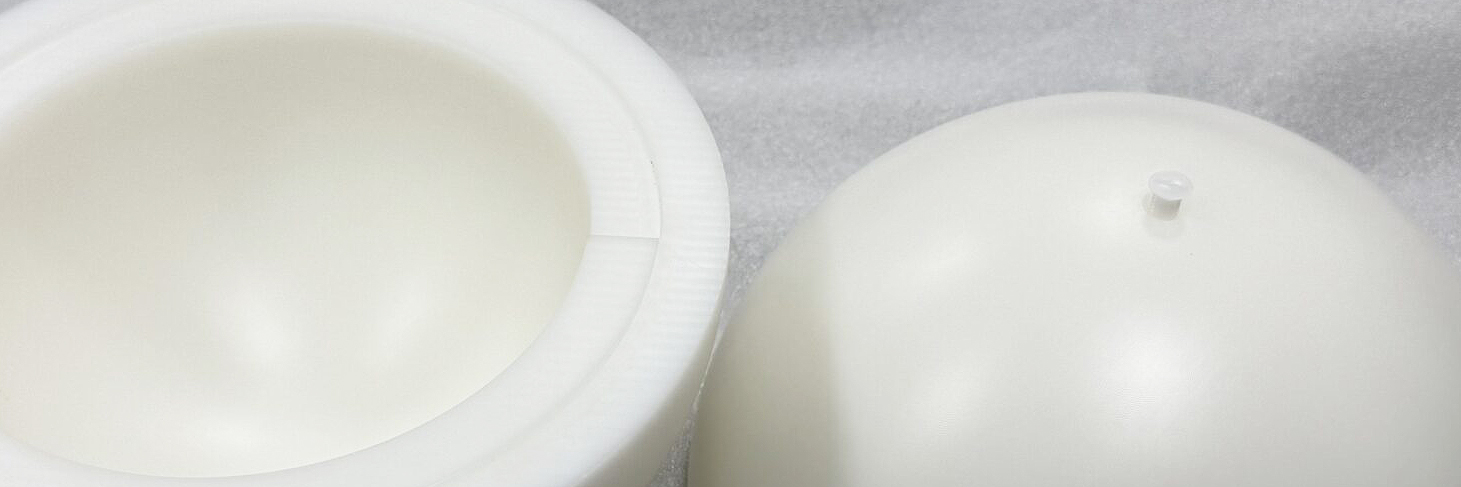

今回製作した部品は、外径約100mm/厚さ40mmの球体をポリエチレン(PE)から削り出した特注品です。乳白色のPEは内部が見えないことから、観察用途ではなく、内部に装着される装置・センサーを保護するカバーとして使われていると考えられます。

球体という形状は、どの方向から力やエネルギーが加わっても均一に分散できる構造のため、「実験装置の先端に付けて守る」「攪拌槽内で洗浄対象を保護する」などの用途と相性が良いのです。さらにPEは耐衝撃性と耐薬品性、軽量性に優れる素材であり、接液・腐食環境下でも安定して使えることから、研究現場で過酷環境用のカバー部品として採用されるケースが多いのです。

加えて球体は、次のような利点を持っています。

球体形状が持つ3つの特長
  • 流体力学的に有利
    角がないため流体抵抗が小さく、撹拌槽や水流中に設置しても乱流を最小限に抑えられます。
  • 均一な応力分散
    衝撃が一点に集中せず、全体で吸収するため割れにくい構造です。
  • 設置環境を選ばない形状
    上下左右の向きを問わず機能するため、研究現場で柔軟に使うことができます。

3Dプリンタで製作できなかった理由と限界

一見すると、球体は3Dプリンタでも造形しやすそうに思えます。しかし現場では次のような理由で断念されていました。

3Dプリンタで断念された理由
  • 真球度の問題
    積層構造のため段差が残り、精密な実験には誤差が生じます。
  • 強度・密度の不足
    中空構造や低密度の充填になることが多く、外力に耐えられません。
  • 表面性状の不十分さ
    積層跡が必ず残るため、摩擦や液体の付着性に悪影響を及ぼします。
  • 素材選択の制約
    PEを造形できる機種は少なく、対応しても性能が低下しやすいのです。
  • 厚肉一体加工の難しさ
    40mm厚を反りなく造形するのは困難で、収縮や割れのリスクが大きいです。

こうした差異をまとめると次の表のようになります。

必要項目3Dプリンタ切削加工
真球度段差が残る高精度に実現
強度・密度空洞や低密度の可能性素材そのままの強度
表面の滑らかさ積層跡が残る均一な切削面
素材選択PEに非対応が多い汎用樹脂を自由に選択
厚み40mmの一体構造反り・収縮リスク大厚物から安定加工

実験で使う部品は、「壊れない」「性能が安定する」「再現性がある」ことが何より重要です。3Dプリンタはスピードと利便性に優れていますが、実験器具として求められる機能を満たせなければ使用できないという現実があります。

切削加工が研究開発に再評価される理由

そこで選択されたのが、NC旋盤による切削加工です。今回はPEの丸棒(直径150mm)から球体形状を削り出しました。切削加工の最大の強みは、素材そのものの性能を損なわず、設計通りの形状精度・表面性状を実現できる点にあります。

切削加工のメリット
  • 高精度の実現
    測定誤差を排除し、実験の再現性を確保できます。
  • 素材性能の保持
    PE本来の耐薬品性や耐衝撃性をそのまま活かせます。
  • 改修への柔軟性
    仕様変更や干渉部分の調整にも即応できます。

実際、今回の事例でも初回製作後に装置への装着状態を確認し、わずかに干渉する部分を削り直しました。データ修正から再加工、そして翌日には再納入というスピード対応は、研究現場にとって大きな強みとなります。

切削加工が活きる研究用途の具体例

今回のような球体カバー以外にも、研究用途で切削加工が威力を発揮するケースは多くあります。

主な活用例
  • 微細流路加工(マイクロ流体チャンバー)
    μm単位の流路を安定して形成でき、微小流体の実験に適しています。
  • 耐薬品性治具(有機溶媒・酸アルカリ対応)
    化学的に過酷な環境でも使用できる治具を製作できます。
  • 高精度な回転治具・保持具
    同心度やバランス精度が実験結果の信頼性を支えます。
  • 厚肉透明部材(観察窓・水槽部材)
    強度と視認性を両立し、安全かつ正確な観察を可能にします。

いずれも「形」は3Dプリンタで作れるように見えますが、いざ実験に用いると精度や耐久性、素材特性が不足し、使用に耐えないことが多いのです。そんなときに最も機能的かつ実用的な解決策となるのが、「削って作る」というシンプルな手法です。

まとめ:研究開発にこそ「切削加工プラスチック」を

3Dプリンタは研究の自由度を大きく高めましたが、その活躍フィールドはあくまでアイデア具現化の初期段階です。本当に実験で使い込む部品には、「持つべき機能を持つ部品」= 機能部品が求められます。今回紹介した厚肉PE球体は、その象徴的存在だと言えるでしょう。

切削加工と3Dプリンタの役割の違い
  • 3Dプリンタ = 形をつくる技術
  • 切削加工 =「機能をつくる技術

もし研究装置周りで「精度が足りない」「壊れてしまう」「素材が合わない」という壁にぶつかったら、切削加工プラスチックという選択肢を思い出していただきたいのです。「削って作る」という手法こそが、研究の再現性とスピードを守る最後のエース投手になるかもしれません。
